您好!山东建通土工材料有限公司欢迎您!
联系我们
山东建通土工材料有限公司
联系人:任总
手 机:13395349686
网 址:www.lwxcl.net
地 址:德州市陵城区安德街道办事处武佑街中段

土工膜焊接质量检验的前两种方法

来源: 时间:2022-01-06 11:57:34 浏览次数:

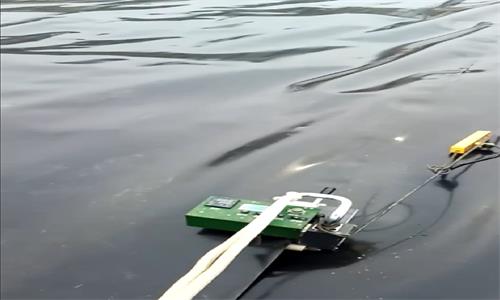

土工膜焊接质量检验,是土工膜施工中极为关键的一个环节。随着施工的进展,要求及时检查土工膜与膜焊接质量,每道焊缝完成后,随即进行质量检查。对焊缝百分之百进行检验。其目的在于确保土工膜的施工质量。

1.目测:看两条焊缝是否平整、清晰、无皱、透明、无挟渣、起泡漏点、熔点或焊缝跑边等。

2.非破坏性检测:A.充气检漏:此法仅适用于热楔焊缝质量的检验。检测仪器为充气检测仪。当焊接完全冷却后,将欲测焊缝气道两端热熔封堵,将充气检测仪的针头插入气道内并充以压缩空气,压缩空气压力0.2Mpa时充气气道应鼓起,但不得开裂。将充气压力降至0.05Mpa,并保压5min以上,可判断该焊缝焊接质量为合格

B.抽气试验:此法不仅对焊缝,而且对土工膜平面上任何疑点处均适用。抽气试验仪器为真空检漏仪。真空检漏的原理很简单,即在土工膜的焊缝处,或土工膜面上有渗漏点,将该处先涂以肥皂水,将真空检漏仪盖在其上,开启真空泵,透明罩内形成负压,漏点处将有肥皂泡产生,这可由透明罩外观察到。若观察不到肥皂泡,则说明该处并无渗漏点。采用此法时,有2点需要说明:其一是透明罩内边缘产生肥皂泡,不能说明土工膜有渗漏点。其二是当透明罩骑在挤压焊接的焊接缝上时,焊包处必须用泥子抹成缓慢过滤的坡,才可以保证泡沫橡胶密封的可靠性。采用真空漏检时,一般真空度为160-533.3Mpa,须要保压观察时,一般压力为200-240Mpa,保压30s即可。

您好! 山东建通土工材料有限公司是专业土工材料生产厂家,采用国内先进的生产设备,做工精致,产品各个指标达到国家标准。
